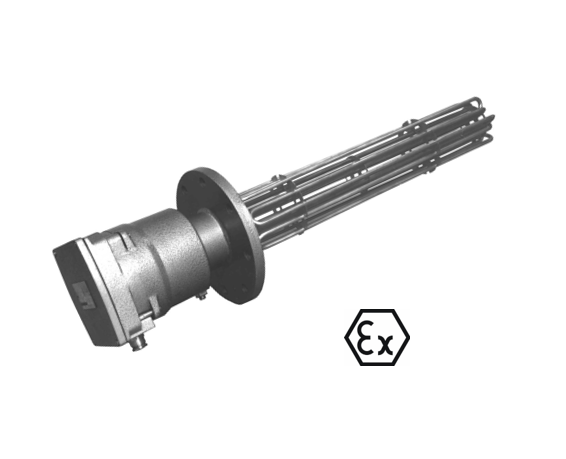

Thermoplongeurs sur bride spéciaux (conforme ATEX)
Les thermplongeurs sur bride spéciaux (conforme ATEX) sont des équipements essentiels pour le chauffage de fluides, d’air ou de gaz.
Ils sont utilisés dans des machines et installations industrielles ou montés sur des réservoirs ou cuves.
Electro-Therm propose des thermplongeurs sur bride personnalisés, adaptés aux besoins spécifiques de chaque client.
Conçus et fabriqués dans un design industriel de haute qualité, ou en version antidéflagrante conforme aux normes ATEX, nos thermplongeurs garantissent une fiabilité maximale, une sécurité optimale et une longue durée de vie pour vos installations.
Veuillez nous consulter pour tous besoins spécifiques.
Informations techniques
Applications
Domaines d'activité
Téléchargements
Electro-Therm propose des thermoplongeurs sur bride (conforme ATEX) adaptés aux fluides ou gaz dans les zones dangereuses.
Catégories Gll 2G, 3G, 2D ou 3D (zone 1, 2, 21 ou 22), avec certification ATEX, GOST, IECEx et d'autres normes internationales.
Les thermoplongeurs sur bride (conforme ATEX) sont conçus selon les types de protection "boîtier antidéflagrant" (Ex d) et "sécurité renforcée" (Ex e), IP 66.
Les thermoplongeurs sur bride pour fluides ou gaz peuvent être fournis avec un certificat complet pour la classe de température, en fonction des conditions locales et opérationnelles.
Pour un suivi sûr et fiable des températures, les thermoplongeurs doivent être équipés d'un système de protection.
Boîtier de raccordement du thermoplongeur (Ex e = sécurité renforcée) /
Matériaux :
Le choix des matériaux dépend des besoins des clients, des fluides chauffés et des conditions ambiantes.
Elément blindé :
Acier inoxydable 321, 316Ti, 316L, incolloy ou selon le cachier des charges du client.
Raccordement à bride :
Acier carboné, acier inoxydable 321 ou 316, ou selon les exigences du client.
Boîtier de raccordement (Ex) en fonte ou en acier carboné avec peinture de protection pour applications industrielles, ou en acier inoxydable 316.
Version sous pression :
Les thermoplongeurs version "sous pression" sont conçus, fabriqués et inspectés selon le code des équipements sous pression, la Directive sur les équipements sous pression (PED), ASME VIII et d'autres codes internationaux. Le choix de la catégorie selon la PED doit être conseillé par le client, en fonction de l'évaluation de la conformité.
Charge de surface spécifique :
La charge de surface spécifique est une mesure du transfert thermique vers le milieu chauffé. Elle doit être choisie en fonction du débit du fluide, de la pression, des conditions de montage, ainsi que de la température du fluide et des températures de surface admissibles.
Avec une charge de surface spécifique optimisée pour le processus, une efficacité thermique élevée sera atteinte.
Quelques valeurs typiques :
- Pétrole brut, huile de boîte de vitesses, bitume : 0,8..1,0 W/cm
- Huile hydraulique, huile thermique : 1,5…2,3 W/cm
- Eau/propylène glycol : 2…4 W/cm
- Gaz en circulation : 0,5…3 W/cm
- Chauffage anticondensation moteur : 0,25…0,4 W/cm
Thermoplongeur type "DHF" :
Les thermoplongeurs peuvent être entièrement certifiés, y compris la classe de température, en fonction des conditions locales et opérationnelles.
Ex-Marking : QII 2 G Ex d ou de IIC T1 ... T6
Certificat d'examen de type CE : PTB 08 ATEX 1017 X
Applications :
Réchauffeurs d'huile de lubrification, réchauffeurs de réservoir, réchauffeurs de process / Un contrôle du niveau est nécessaire pour la protection du thermoplongeur afin de garantir une couverture suffisante du liquide sur l'ensemble du faisceau chauffant.
Application typique : Réchauffeur d'huile de lubrification et interrupteur de niveau intégrés dans un compresseur.
Thermoplongeur type "DHG"
Les thermoplongeur type 'DHG" sont destinés au chauffage de l’air ou du gaz, en régime stagnant ou en circulation. Certification de la classe de température selon le zonage ATEX et les conditions locales et opérationnelles.
Marquage Ex : OII 2 G Ex d ou de IIC T1 ... T4
Certificat d’examen CE de type : PTB 08 ATEX 1040 X.
Des modèles similaires (Type DHG 11 B./M-.) sont conçus pour le chauffage de chambres de chauffe, de locaux techniques, etc.
Éléments complémentaires :
Détecteur de niveau antidéflagrant :
Montage horizontal ou vertical, conçu pour assurer un fonctionnement sûr et fiable lors de la surveillance de thermoplongeurs pour liquides.
Limiteur thermique – Type eB6 :
Permet une surveillance thermique sécurisée de la température de surface du thermoplongeur. Intégrable au système de commande de puissance et de régulation de température.
Commande de puissance et de température :
Que ce soit pour un simple boîtier de commande (marche/arrêt) ou un panneau de régulation thyristorisé à boucle en cascade,Electro-Therm fournit le système de commande adapté à la fonction de chauffage.
Applications typiques pour les thermplongeurs sur bride (conforme ATEX) pour gaz ou air :
-Chauffage anticondensation moteur
-Réchauffeurs pour chambres de chauffe ou armoires d'instrumentation
-Inserts de chauffage pour réchauffeurs de gaz. Selon l'application, un moniteur de débit peut être nécessaire pour éviter que le réchauffeur ne surchauffe.
Applications typiques pour les thermoplongeurs sur bride ATEX pour liquides:
-Lubrification pour réchauffeurs de liquide
-Réchauffeurs d'huile thermique
-Réservoirs pour liquides comme l'eau ou des fluides de process
-Échangeurs de chaleur
Afin de prévenir la surchauffe, les réchauffeurs de liquide doivent toujours être couverts par un niveau de liquide suffisant.
Les thermoplongeurs sur bride (conforme ATEX) sont utilisés dans les secteurs suivants :
-Industries pétrochimiques, chimiques et pharmaceutiques
-Extraction, production et distribution de pétrole et de gaz
-Génie mécanique et construction d'installations
-Industries de la peinture
-Technologies de l'énergie et de l'environnement
-Technologies de laboratoire et d'analyse
-Industries des plastiques et du textile
-Packaging
-Gaz industriels
Cette liste est non exhaustive.
