Câbles chauffants à puissance constante PHT - Tmax 285°C
Le PowerHeat PHT est un câble chauffant à puissance constante haute puissance et haute température, utilisé pour la protection antigel et le maintien en température des tuyauteries et des réservoirs. Il peut supporter une température d'exposition maximale de 285 °C.
Ce câble chauffant à puissance constante peut être coupé sur site à la longueur souhaitée, sans nécessiter de calculs complexes.
Il constitue une alternative aux câbles à isolation minérale (MI), qui, en tant que circuits à résistance série, doivent être conçus spécifiquement pour une longueur de tuyauterie donnée et ne peuvent pas être ajustés facilement sur site.
Le câble chauffant PHT est homologué et certifié ATEX, IEC, IECEx et CE, pour une utilisation en zones non dangereuses et dangereuses, conformément aux normes internationales.
Veuillez nous consulter pour tous besoins spécifiques.
Informations techniques
Applications
Domaines d'activité
Téléchargements
Les câbles chauffants à puissance constante PHT offrent une puissance et une fiabilité exceptionnelles : conçus pour les applications industrielles exigeantes, ils résistent aux températures élevées, aux environnements corrosifs et peuvent être installés facilement sur site.
Spécification produit – Température d'exposition maximale admissible : 285 °C
Caractéristiques techniques
Température d'exposition maximale admissible | 285 °C |
|---|---|
Température maximale en service sous tension | 275 °C se référer aux données de température de la pièce à chauffer |
Alimentation électrique | 12 à 277 VCA |
Dimensions du câble | -PHT-N : 10,2 x 7,1 mm ± 0,5 mm -PHT-NF : 11,1 x 8,0 mm ± 0,5 mm |
Température minimale d’installation | -40 °C |
Rayon de courbure minimum | -PHT-N : 45 mm -PHT-NF : 50 mm |
Poids kg/100 m | -PHT-C : 9,0 kg -PHT-CF : 11,0 kg |
Taille du filetage du presse-étoupe | -PHT-N : M20 -PHT-NF : M20 |
Longueur maximale du circuit (m)
Référence produit | 115V | 230V |
|---|---|---|
30 PHT | 46 | 88 |
50 PHT | 35 | 68 |
70 PHT | 30 | 56 |
Pour une variation de chute de tension de 10 %* | ||
Températures maximales de l'équipement à chauffer (°C)
| Puissance nominale du chauffage (W/m) | PHT-N | PHT-NF |
|---|---|---|
30 PHT | 234 | 243 |
50 PHT | 186 | 201 |
70 PHT | 125 | 147 |
Limites de température de surface conformément à la norme EN50014* | ||
Veuillez nous consulter pour tous besoins spécifiques.
Le câble chauffant à puissance constante PowerHeat (PHT) est idéal pour le maintien en température et la protection antigel des tuyauteries et réservoirs, même en zones dangereuses ou corrosives.

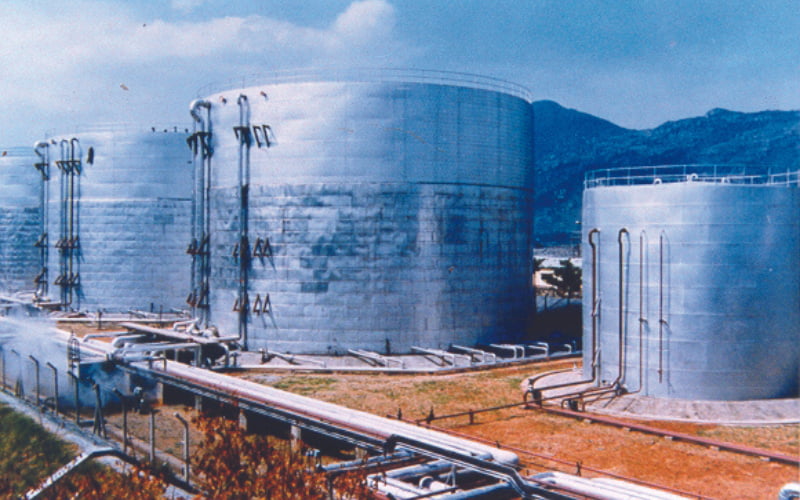

Exemple d’application : Dans l’industrie chimique, agroalimentaire ou pétrochimique, les réservoirs et cuves doivent conserver les produits à une température constante afin d’éviter leur solidification ou leur dégradation.
Exemple de problème : L’isolation seule ne suffit pas. La chaleur se perd par conduction (à travers les parois et raccords), par convection (accentuée en extérieur par le vent) et par rayonnement (surtout au-delà de 100 °C). Ces pertes entraînent un refroidissement progressif du produit et perturbent le procédé industriel.
La solution – PHT
Le câble chauffant à puissance constante PHT (PowerHeat) est conçu pour compenser ces pertes et garantir le maintien en température des cuves et réservoirs.
-Il offre un chauffage homogène et précis.
-Il est adapté aux environnements industriels exigeants et aux températures élevées.
-Il assure la continuité et la fiabilité des procédés sensibles.
Les Câbles chauffants à puissance constante - PowerHeat PHT sont utilisés dans les secteurs suivants :
-Chimie & pétrochimie
-Constructeur de machines
-Production d’énergie et réseaux vapeur
-Traitement industriel des fluides et stockage
-Agroalimentaire
- Industries
Cette liste est non exhaustive.
