Câbles chauffants autorégulants FSR - Tmax 85°C

Le Freezstop Regular est un câble chauffant autorégulant, conçu pour la protection contre le gel et le maintien en température des tuyauteries et des cuves, notamment dans les secteurs de la construction et de la réfrigération.

Certifié CNEX, DNV, ATEX, IEC, IECEx et CE, ce câble chauffant autorégulant est conçu pour une utilisation en zones dangereuses et non dangereuses selon les normes internationales.

Il offre une fiabilité éprouvée et une sécurité renforcée, même dans les environnements les plus exigeants.

Le FSR n’émet aucun risque de surchauffe ou de défaillance, même en cas de chevauchement, grâce à sa puissance de sortie autorégulée selon la température du tuyau.

Disponible avec une gaine thermoplastique résistante à la corrosion (FSR-CT) ou une gaine fluoropolymère pour une protection renforcée (FSR-CF), il répond aux exigences des installations industrielles les plus strictes.

Veuillez nous consulter pour tous besoins spécifiques.

Informations techniques

Applications

Domaines d'activité

Téléchargements

Le câble chauffant auto-régulant FSR offre une solution sûre, adaptable et efficace pour la protection antigel et le maintien en température : il se distingue par sa facilité de mise en œuvre, sa capacité à s’ajuster automatiquement à la température du tuyau, et sa sécurité intrinsèque contre la surchauffe.

Spécifications du produit – Température d'exposition maximale: 85 °C

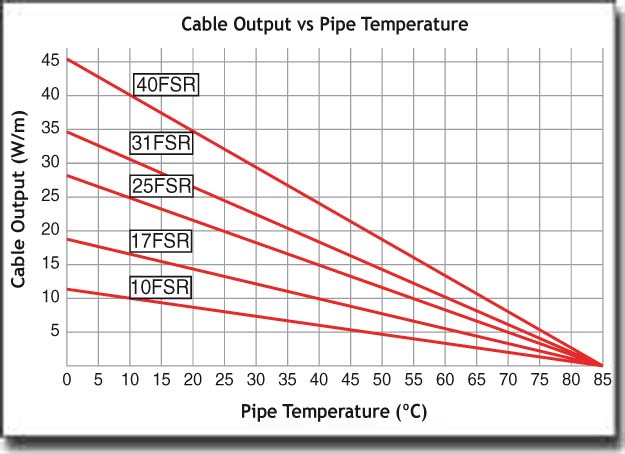

Le Freezstop Regular est disponible avec des puissances de sortie de 10, 17, 25, 31 et 40 W/m, comme illustré sur le graphique ci-dessous. Ce graphique indique la puissance nominale délivrée à 230 V lorsqu’il est installé sur des tuyauteries métalliques isolées.

Température maximale d’exposition en continu (sous tension)	85°C
Température maximale admissible d’exposition (hors tension)	85°C
Température minimale de fonctionnement	-40ºC
Classification de température	Jusqu'à 31 W/m : Classe T6 (85 °C) 40 W/m ou 277 V : Classe T4 (135 °C)
Alimentation électrique	12 - 277V AC
Dimensions du câble FSR	12.95 x 5.95mm +/- 0.5mm
Température minimale d’installation	-40°C
Rayon de courbure minimum	-FSR-CT 35mm -FSR-CF 35mm
Poids (kg/100 m)	-FSR-CT - 12.9 kg -FSR-CF - 14.8 kg
Résistance maximale de la tresse de protection	18.2 Ohm/km
Filetage presse-étoupe	M20

Longueur maximale du circuit (m) selon les calibres de disjoncteur
Référence	Température de démarrage (°C)	230v	10A	16A	20A	32A
10FSR	10		136	198	198	198
	0		122	188	188	188
	-20		108	174	176	176
	-40		96	154	166	166
17FSR	10		92	148	152	152
	0		84	134	144	144
	-20		74	118	136	136
	-40		66	106	128	128
25FSR	10		74	118	124	124
	0		68	108	120	120
	-20		60	94	112	112
	-40		52	84	106	106
31FSR	10		58	92	112	112
	0		52	84	104	106
	-20		46	74	92	100
	-40		42	66	82	94
40FSR	10		46	74	92	98
	0		42	66	84	94
	-20		36	58	74	88
	-40		32	52	66	84
À utiliser avec des disjoncteurs de type C conformes à la norme IEC 60898

Conçu pour les secteurs de la construction et de la réfrigération, le câble chauffant autorégulant FSR est idéal pour la protection antigel ou le maintien en température des tuyauteries et cuves, y compris en environnements non dangereux et classés ATEX.

Exemple d’application : Dans les régions à climat froid, les réseaux de tuyauteries d’eau ou de fluides chimiques doivent être protégés efficacement pour assurer la continuité de service, aussi bien dans le bâtiment que dans l’industrie.

Exemple de problème : L’isolation thermique seule ne suffit pas à empêcher le gel. Par exemple, une canalisation de 25 mm de diamètre, initialement à 5 °C et isolée par 25 mm d’isolant, atteindra le point de congélation en moins d’une heure si la température ambiante descend à –10 °C.

L’utilisation de vapeur à 150 °C comme source d’énergie n’est pas adaptée pour une protection antigel simple, d’autant que les lignes de condensats risquent elles-mêmes de geler.

La solution la plus pratique et la plus efficace consiste à recourir au traçage électrique par câble chauffant à faible puissance spécifique. Ce procédé assure une protection antigel fiable et adaptée aux besoins réels.

Enfin, il est important de souligner que le système de régulation choisi conditionne directement les coûts d’exploitation. Une régulation optimisée permet de réduire la consommation énergétique tout en garantissant la sécurité des installations.
