Câbles chauffants autorégulants FSE/FSEw - Tmax 100°C

Les câbles chauffants FSE et FSEw sont des rubans chauffants autorégulants, conçus pour la protection contre le gel et le maintien en température des tuyauteries et des cuves. Ils peuvent être coupés à longueur directement sur site, permettant une installation sur mesure sans contrainte de conception.

Ces câbles sont certifiés CNEX, DNV, ATEX, IEC, IECEx et CE. Ils conviennent aussi bien aux zones dangereuses qu’aux zones non dangereuses, conformément aux normes internationales, et garantissent une sécurité optimale même dans les environnements les plus exigeants.

Grâce à leur technologie d’autorégulation, les rubans chauffants ajustent automatiquement leur puissance de sortie en fonction de la température du support. Ils ne surchauffent pas et ne s’endommagent pas, même en cas de chevauchement.

Veuillez nous consulter pour tous besoins spécifiques.

Informations techniques

Applications

Domaines d'activité

Téléchargements

Le ruban chauffant autorégulant industriel Freezstop Extra (FSE) garantit une protection antigel et un maintien en température efficaces des canalisations et réservoirs. Sa capacité à s’adapter précisément aux longueurs sur site, sa sécurité intrinsèque et sa robustesse en font une solution fiable et facile à installer, même en zones dangereuses.

Spécifications produit – Température d'exposition maximale : 100 °C

Notre câble chauffant FSE est disponible avec des puissances de 17 et 31 W/m, comme illustré sur le graphique ci dessous. Ce graphique montre la puissance nominale à 230 V lorsqu’il est installé sur des tuyaux métalliques isolés.

Température maximale d'exposition continue (alimentation sous tension)	100°C
Température maximale d’exposition admissible (alimentation coupée)	100°C
Température minimale de fonctionnement	-40ºC
Classification de température	Jusqu'à 31 W/m T4 (135°C)
Alimentation électrique	12 - 277 VAC
Dimensions du câble FSE-CT	12.70 x 5.95mm +/- 0.5mm
Indice de protection (IP)	IP67
Température minimale d’installation	-40°C
Rayon minimum de courbure	-FSE-CT 35mm -FSE-CF 35mm
Poids kg/100 m	-FSE-CT - 12.4 kg -FSE-CF - 13.2 kg
Résistance maximale du tressage de protection	18.2 Ohm/km
Taille du filetage du presse-étoupe	M20

Le ruban chauffant autorégulant Freezstop Extra Wide (FSEw) assure une protection fiable contre le gel et le maintien en température des tuyauteries et cuves : il se distingue par sa sécurité intrinsèque, sa flexibilité d’installation et sa capacité à s’adapter automatiquement à la température du support.

Température maximale d’exposition continue (appareil sous tension)	100°C
Température maximale d’exposition admissible (appareil hors tension)	100°C
Température minimale de fonctionnement	-40ºC
Classification de la température	Jusqu'à 60 W/m T3 (200°C)
Alimentation électrique	12 - 277 VAC
Dimensions du câble	-FSEw-CT 15.4 x 6.5mm +/- 0.5mm -FSEw-CF 15.1 x 6.2mm +/- 0.5mm
Température minimale d’installation	-40°C
Rayon de courbure minimal	-FSEw-CT 40mm -FSEw-CF 40mm
Poids (kg/100 m)	-FSEw-CT - 17.0 kg -FSEw-CF - 17.7 kg
Résistance maximale du tressage de protection	18.2 Ohm/km
Filetage du presse-étoupe	M25

Longueur maximale du circuit (m) selon la taille des disjoncteurs

Référence	Température de démarrage (°C)	230v 6A	10A	16A	20A	25A
17FSE	10	46	76	120	148
	0	36	62	98	122	148
	-20	24	42	66	82	102
	-40	16	28	44	56	68
31FSE	10	32	52	82	104	110
	0	26	42	68	84	106
	-20	16	28	46	56	70
	-40	12	18	30	38	48
À utiliser avec des disjoncteurs de type C selon la norme IEC 60898

Longueur maximale du circuit (m) selon les différentes tailles de disjoncteurs
Référence	Température de démarrage (°C)	230v 6A	10A	16A	20A	25A
45FSEw	10	24	38	62	76	96
	0	20	32	50	64	80
	-20	12	22	34	42	52
	-40	8	14	22	28	34
60FSEw	10	20	35	52	66	82
	0	16	28	44	56	70
	-20	12	20	32	40	50
	-40	8	14	22	28	34
Pour utilisation avec des disjoncteurs de type C conformes à la norme IEC 60898

Ce ruban chauffant autorégulant est conçu pour la protection antigel et le maintien en température des tuyauteries et cuves dans de nombreux secteurs industriels.

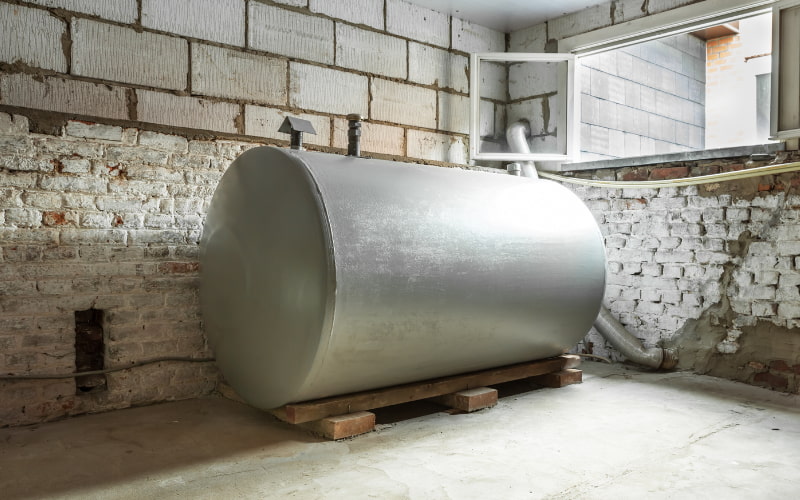

Exemple d’application : Pour des raisons de sécurité et de praticité, les réservoirs de stockage de combustible destinés au chauffage central sont souvent installés à l’extérieur des bâtiments, dans des zones non chauffées ou isolées.

Exemple de problème : En période hivernale, les basses températures peuvent entraîner la paraffination (waxing) ou la coagulation du combustible. Cela provoque l’obstruction des filtres, le blocage des conduites d’alimentation et des difficultés de pompage, pouvant aller jusqu’à l’arrêt complet du système de chauffage.

Une des solutions les plus efficaces pour éviter ces désagréments est l’utilisation de câbles chauffants FSE/FSEw, spécialement conçus pour maintenir le carburant à une température optimale et garantir la continuité de fonctionnement du système de chauffage central, même en conditions climatiques rigoureuses.
