Câbles chauffants Longline HTP3F - Tmax 125°C - L = 2km

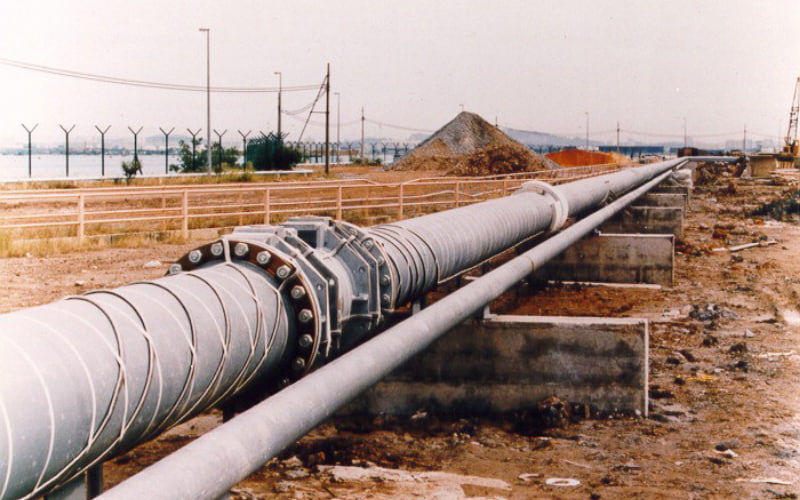

Le Longline HTP3F est un câble chauffant à puissance constante de type résistance série triphasée, conçu pour la protection antigel ou le maintien en température de canalisations de process de longueur modérée, jusqu’à 2 km. Une application typique est la protection antigel de conduites d’eau aériennes.
Ce câble chauffant longue distance permet de limiter le nombre d’alimentations électriques nécessaires, réduisant ainsi les coûts liés au câblage d’alimentation et aux équipements de distribution. Les circuits sont souvent alimentés uniquement aux extrémités de la canalisation.
Les conducteurs chauffants sont dimensionnés pour fournir la puissance requise en fonction de la longueur du circuit. Les câbles chauffants HTP3F sont raccordés directement au réseau triphasé ou via un transformateur élévateur.
Grâce à sa construction à ruban plat, le Longline HTP3F offre une surface de chauffe étendue, permettant des températures de fonctionnement plus basses qu’avec des conducteurs ronds équivalents, ce qui améliore la sécurité et la durée de vie du système.
Veuillez nous consulter pour tous besoins spécifiques.
Informations techniques
Applications
Domaines d'activité
Téléchargements
Le câble chauffant à puissance constante longue distance HTP3F assure une protection fiable contre le gel et le maintien en température de canalisations longues jusqu’à 2 km : conçu pour les systèmes triphasés, il combine haute efficacité thermique, installation simplifiée depuis un seul point d’alimentation, et performances constantes jusqu’à 23 W/m, même à 1000 V AC.
Spécifications produit – Température d'exposition maximale admissible : 125 °C
Température d'exposition maximale admissible (hors tension) | 125°C |
Température minimale d’installation | -40°C |
Alimentation électrique | Jusqu’à 1000 V – Triphasé |
Dimensions du câble | HTP3F-CT 25.0 x 7.0mm +/- 0.5mm |
Poids kg/100 m | HTP3F-CT - 65.0 kg |
Rayon de courbure minimal | 75mm |
Température maximale de l'équipement à chauffer (°C)
Puissance nominale du câble chauffant (W/m) | HTP3F | HTP3F-C | HTP3F-CT |
|---|---|---|---|
10 | 112 | 109 | 100 |
15 | 94 | 95 | 85 |
23 | 78 | 80 | 70 |
Limites de température de surface conformément à la norme EN 50014 | |||
Le câble chauffant à puissance constante HTP3F est idéal pour la protection antigel ou le maintien en température de pipelines de longueur modérée à importante, en particulier les canalisations d’eau hors sol ou enterrées.
Exemple d’application : Les pipelines de plusieurs centaines de mètres à plusieurs kilomètres (raffineries, centrales, réseaux de chaleur) doivent être maintenus en température pour garantir la circulation des fluides.
Exemple de problème : Les pertes thermiques importantes, l’alimentation électrique souvent limitée aux extrémités et le risque de panne d’un circuit rendent la fiabilité essentielle.
La solution – HTP3F
Le câble chauffant HTP3F (Longline), à 3 conducteurs basse résistance triphasés, permet de chauffer efficacement des canalisations jusqu’à plusieurs kilomètres. Ses conducteurs plats assurent une haute efficacité thermique, une grande flexibilité et une fiabilité optimale pour les installations industrielles longues et critiques.
Les Câbles Chauffants Longline (HTP3F) sont utilisés dans les secteurs suivants :
-Chimie & pétrochimie
-Constructeur de machines
-Construction
-Traitement de l’eau et distribution
-Agroalimentaire
- Industries3
Cette liste est non exhaustive.
