Câbles chauffants Longline HTS3FM - Tmax 200°C - L = 2km
Le Longline HTS3FM est un câble chauffant longue distance à puissance constante de type résistance série triphasée, utilisé pour la protection antigel ou le maintien en température de canalisations en zones sûres ou ATEX.
Ce câble chauffant à puissance constante permet de limiter le nombre de points d’alimentation électrique, réduisant ainsi les coûts liés au câblage d’alimentation et aux équipements de distribution. Les circuits sont souvent alimentés uniquement aux extrémités de la canalisation.
Ces câbles chauffants longue distance sont conçus pour fournir la puissance thermique nécessaire en fonction de la longueur du circuit. Les câbles HTS3FM sont raccordés directement au réseau triphasé ou à un transformateur élévateur.
Sa construction à ruban plat offre une grande surface chauffante, permettant des températures de fonctionnement plus faibles que celles des constructions à conducteurs ronds équivalents, ce qui améliore la sécurité et la durée de vie du système.
Les câbles chauffants longue distance HTS3FM sont homologués ATEX, IEC, IECEx et CE pour une utilisation en zones non dangereuses et dangereuses.
Veuillez nous consulter pour tous besoins spécifiques.
Informations techniques
Applications
Domaines d'activité
Téléchargements
Le câble chauffant longue distance HTS3FM assure une protection fiable contre le gel et le maintien en température sur de longues distances jusqu’à 2 km. Sa conception à puissance constante triphasée allie performance élevée (jusqu’à 50 W/m), installation optimisée et sécurité renforcée grâce à une température de surface réduite.
Principaux avantages du câble chauffant à puissance constante HTS3FM :
-Longueurs de circuit jusqu’à 2 km
-Puissance de sortie jusqu’à 50 W/m
-Disponible en 10, 20, 30, 40 et 50 W/m
-Fonctionne jusqu’à 600 VAC
-Température d'exposition maximale admissible : 200 °C
-Moins de points d’alimentation nécessaires : réduction des coûts de câblage et d’équipement
-Structure en ruban plat : température de surface plus basse, sécurité accrue et durée de vie prolongée
-Connexion directe au réseau triphasé ou via transformateur élévateur
Caractéristiques du produit – Température d'exposition maximale admissible : 200 °C.
Température maximale d’exposition en continu (en fonctionnement) | 200°C |
Température maximale d’exposition admissible (hors tension) | 200°C |
Température minimale de fonctionnement | -80°C |
Température minimale d’installation | -40°C |
Alimentation électrique | Jusqu’à 1000 V triphasé |
Puissance délivrée | Jusqu’à 50 W/m. |
Température maximale de l'équipement à chauffer (°C).
Puissance nominale du chauffage (W/m) | HTS3FM-x | HTS3FM-xS | HTS3FM-xF |
|---|---|---|---|
10 | 200 | 200 | 200 |
20 | 191 | 180 | 180 |
30 | 163 | 157 | 157 |
40 | 133 | 127 | 127 |
50 | 97 | 92 | 92 |
Limites de température de surface selon la norme EN50014 | |||
Veuillez nous consulter pour tous besoins spécifiques.
Le HTS3FM est un câble chauffant à puissance constante, conçu pour la protection antigel ou le maintien en température de pipelines de longueur moyenne à longue, jusqu’à 2 km. Il convient aux environnements standards ou ATEX, et s’utilise principalement sur les lignes de transfert de pétrole brut, de fioul ou d’autres fluides industriels, en installation aérienne ou enterrée.

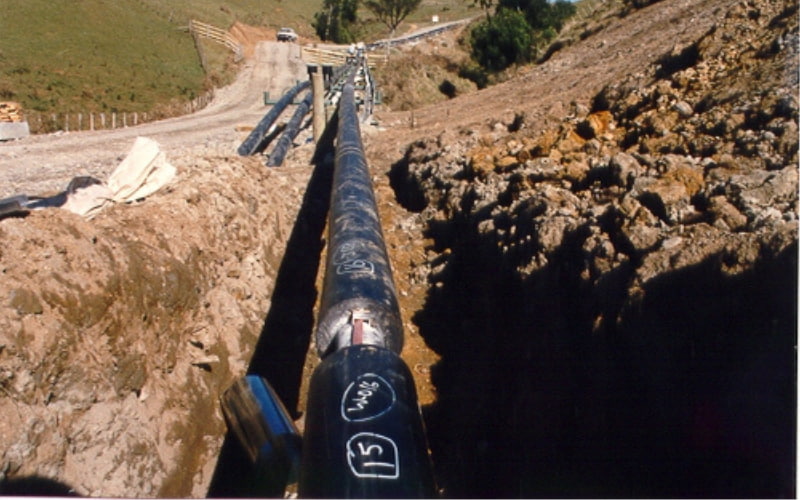

Exemple d’application : Les pipelines enterrés de plusieurs kilomètres (raffineries, transport de pétrole, réseaux de chaleur) doivent être maintenus à température pour assurer la circulation des fluides.
Exemple de problème : Les pertes thermiques du sol restent constantes, et les alimentations électriques sont généralement disponibles uniquement aux extrémités. Cela impose de longs circuits difficiles à gérer. Un excès de puissance non contrôlé peut entraîner des problèmes de fiabilité, et la panne d’un seul circuit rendrait la conduite inutilisable.
La solution – HTS3Fm
Le câble chauffant HTS3Fm (Longline), à 3 conducteurs basse résistance en étoile triphasée, est conçu pour le chauffage de pipelines enterrés sur de longues distances.
-Efficacité thermique élevée grâce à ses conducteurs plats,
-Grande flexibilité pour l’installation,
-Fiabilité et longévité optimisées pour les applications industrielles critiques.
Le HTS3Fm offre ainsi une solution éprouvée pour maintenir en température des pipelines enterrés de grande longueur, avec un système robuste et énergétiquement optimisé.
Les Câbles Chauffants Longline (HTS3FM) sont utilisés dans les secteurs suivants :
-Chimie & pétrochimie
-Industrie pétrolière et gazière
-Production énergétique
-Traitement de l’eau et distribution
-Constructeur de machines
-Construction
-Agroalimentaire
Cette liste est non exhaustive.
