Câbles chauffants Longline LLR-HV - Tmax 230°C - L = 60km
Le Longline Round (LLR-HV) est un câble chauffant à puissance constante de type résistance série, conçu pour le maintien en température ou la protection antigel de longues canalisations.
Il est utilisé lorsque les longueurs de circuit dépassent les capacités des câbles chauffants à résistance parallèle autorégulants ou à puissance constante, afin de limiter le nombre de points d’alimentation. Des longueurs de plusieurs kilomètres peuvent être alimentées depuis un seul point.
Le câble chauffant longue distance LLR-HV fournit une puissance constante par mètre linéaire, sans chute de tension sur toute la longueur. Il peut être raccordé en monophasé ou en triphasé.
Sa gaine métallique continue lui confère une résistance mécanique élevée, réduisant les risques de dommages et offrant une meilleure résistance au feu que la plupart des autres câbles chauffants.
Le câble chauffant LLR-HV est homologué selon les normes internationales ATEX, IEC et CE, pour une utilisation en zones non dangereuses comme en zones dangereuses.
Veuillez nous consulter pour tous besoins spécifiques.
Informations techniques
Applications
Domaines d'activité
Téléchargements
Le câble chauffant longue distance LLR-HV assure le maintien en température et la protection antigel des pipelines sur de très longues distances : Performant jusqu’à 60 km de circuit, il garantit une puissance constante sans chute de tension, tout en offrant une robustesse mécanique et une résistance au feu grâce à sa gaine métallique continue.
Caractéristiques techniques – Température d'exposition maximale admissible : 230 °C
Le câble Longline R (LLR-HV) est disponible en plusieurs puissances, jusqu’à 60 W/m par câble. |
Température d'exposition maximale admissible (hors tension) | 230°C |
Température minimale d'installation | -40°C |
Température minimale de fonctionnement : | -60°C |
Tension nominale | Jusqu’à 10 kV en triphasé |
Cable Dimensions | Voir la fiche technique pour plus de détails. |
Minimum Bending Radius | Voir la fiche technique pour plus de détails. |
Températures maximales de l'équipement à chauffer (°C) :
Voir la fiche technique pour plus de détails. |
|---|
Limites de température de surface conformément à la norme EN 50014 |
Le câble chauffant Longline Round (LLR-HV) est conçu pour le maintien en température ou la protection contre le gel des pipelines de très grande longueur.

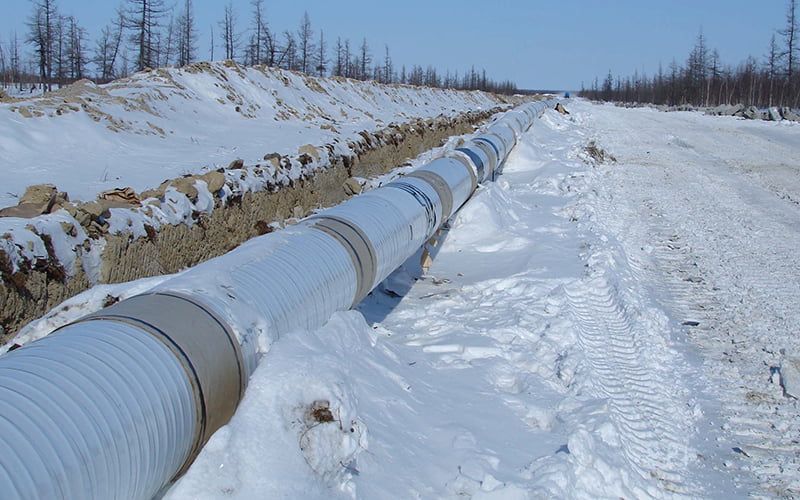

Exemple d’application : Dans les raffineries, centrales, usines chimiques ou pour les pipelines interurbains, certaines canalisations enterrées ou aériennes peuvent s’étendre sur plusieurs dizaines de kilomètres et nécessitent un maintien en température fiable.
Exemple de problème : Les pertes thermiques constantes imposent des puissances élevées, alors que les alimentations électriques sont généralement limitées aux extrémités. Multiplier les points d’alimentation est coûteux. La défaillance d’un circuit peut rendre la canalisation entière inutilisable, d’où un besoin critique de fiabilité et de durabilité.
La solution – LLR-HV
Le câble chauffant LLR-HV (Longline Round Haute Tension) permet de chauffer des pipelines jusqu’à 50 km à partir d’une seule alimentation. Grâce à ses conducteurs en étoile et sa gaine aluminium extrudée, il assure une puissance ajustable, une excellente efficacité thermique et une fiabilité durable, idéale pour les pipelines enterrés ou de surface sur très longues distances.
Les Câbles Chauffants Longline Round (LLR-HV) sont utilisés dans les secteurs suivants :
-Chimie & pétrochimie
-Industrie pétrolière et gazière
-Transport et distribution d’eau
-Secteur énergétique
-Constructeur de machines
-Construction
-Agroalimentaire
Cette liste est non exhaustive.
